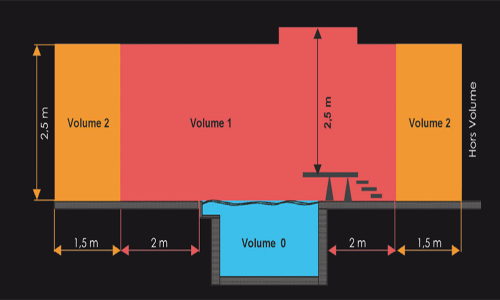

Volume 0
Ce volume comprend l'intérieur du bassin, ses ouvertures dans la parois ou le fond et les pédiluves.
Volume 1
Ce volume est limité par
- le volume 0
- le plan vertical situé à 2m des bars du bassin
- un plan horizontal situé à 2,5m du sol ou de la surface.
Seuls sont autorisés les appareils de classe III limité à 12V, courant alternatif et 30 V en courrant continu.
(Le transformateur doit être de sécurité et placé hors des volumes 1 et 2)
Ces appareils doivent avoir un degré de protection minimal IP X5.
Volume 2
Ce volume est limité par :
le plan vertical extérieur du volume 1 et le plan parallèle situé à 1,5 de ce dernier;
le sol ou la surface sur un plan horizontal situé à 2,5m au dessus du sol.
Sont autorisés les appareils de classe III et II limité à 230Volts.
Ces appareils doivent avoir un degré de protection minimal de :
IP X2 pour les piscines à l'intérieur des batiments.
IP X5 pour les piscines à l'extérieur des batiments.
INSTRUCTIONS POUR LES APPAREILS ENCASTRES DE SOL
Pour les appareils encastrés dans le sol, l'instalation doit être faite avec un maximum de soin en respectant
les instructions de montage, et les règles de l'art de l'instalation électrique suivant la norme NF C 15-100.
1 - Pour tous les appareils ilest indispensable de créer un drainage éfficace (sable gravier de 25 à 30 cm), pour
éviter la formation d'eau stagnante en fond du puits des appareils.
2 - Le raccordement des appareils doit être réalisé en câble souple type H07 RNF.
Cela afin de faciliter l'entretien de l'appareil et éviter aussi l'effort sur les presse-étoupes pendant l'installation
(30 à 50cm en fond de puits). C'est une éxigence de la norme Européenne EN 60 598.
Nota : condensation peut avoir comme origine le câble lui même; le raccordement au circuit d'alimentation par résine coulée IP 68 peut éliminer cette possibilité.
ATTENTION: Les encastés de sol du catalogue LUXNA ne peuvent être exposés directement aux ambiances salines(bords de mer) ou chlorées (piscines, balnéo-thérapie) sauf pour l'inox 316.
